材料概述

瑞固高韌性光固樹脂具有較強的韌性，適合用于韌性要求高的模型和零件，或用于制作真空復(fù)模的原型件。 其質(zhì)地和顏色與ABS和其他熱塑性塑料非常相似，使其成為原型和功能測試的理想3D打印材料選擇。

優(yōu)點

韌性很好且非常耐用 易清洗 表面紋路精細 高精度

應(yīng)用

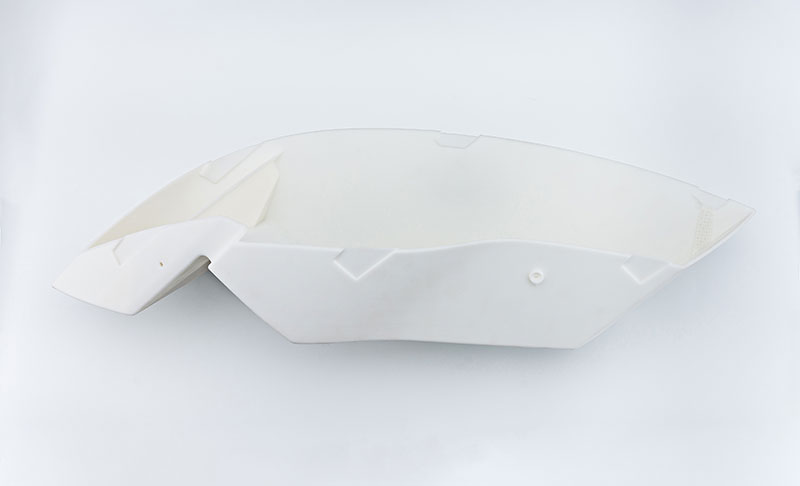

韌性要求高的功能性手板模型 卡扣式模型 夾具

Robusta G材料物性表

液體特性

測試項目	Condition	數(shù)值
粘稠度	@ 25 °C (77 °F)	593 cps
顏色	白色
密度	@ 25 °C (77 °F)	1.122g/cm2

光學(xué)性能

Ec(臨界曝光量)	Dp(固化深度)
9.36 mJ/cm2	0.14

固化后材料的物理性能 (90分鐘紫外后固化)

測試方法	測試項目	數(shù)值
ASTM D 638	拉伸模量	1069 MPa
ASTM D 638	拉伸強度	57.7 MPa
ASTM D 648 @66PSI	熱變形溫度	55℃
ASTM D 790	彎曲強度	70.43 Mpa
ASTM D 790	彎曲模量	1304 Mpa
ASTM D 256	缺口沖擊強度	49 J/m
ASTM D 2240	硬度	81
ASTM D 638	斷裂延長率	0.054
